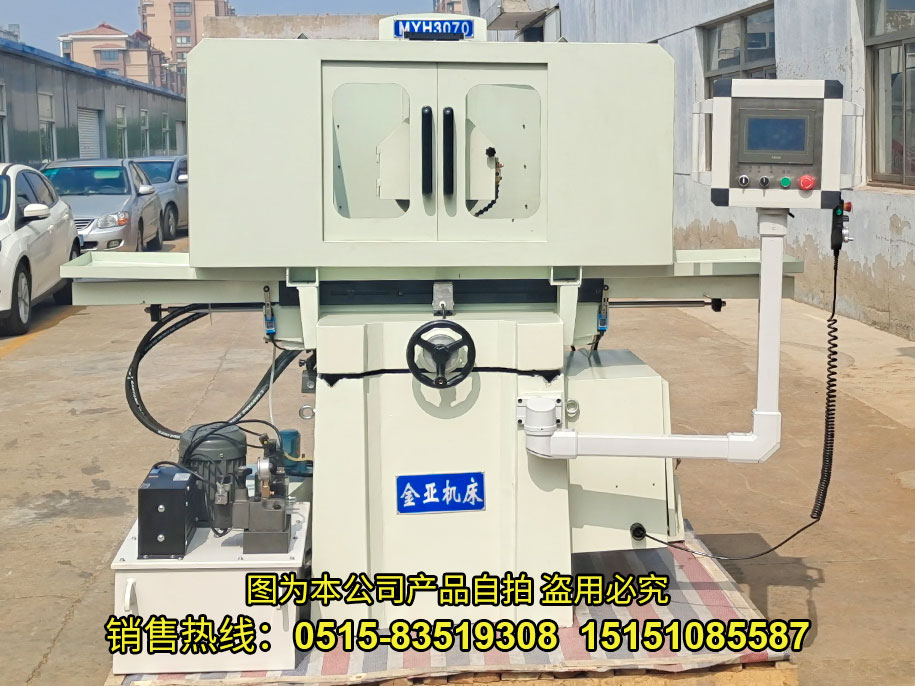

一、機床布局形式

本機床采用十字拖板對稱布局，由床身、滑動架、工作台及立柱組成的框架結構。磨頭沿上機架導軌作垂直升降運動；拖板沿主機座導軌作縱向運動；工作台往複運動由油缸驅動。機身導軌與工作台導軌為貼塑導軌。

磨頭的垂直進給由自主研發的信捷程控係統控製。拖板縱向進給運動
，工作台的橫向運動由液壓活塞進給。

二、機床的主要結構與特點
 2.1 床身與工作台
機身
、工作台采用優質鑄鐵鑄造,具有良好的導向精度。
工作台采用一V一平自位導軌結構
，導軌麵貼有進口聚四氟乙烯塑板。一方麵，減少摩擦
，降低縱向運動驅動力及換向衝擊力，提高低速穩定性；另一方麵，增加導軌副的抗震性，改善磨削波紋度。具有很高的導向精度和長期的精度保持性。
機身與工作台導軌無壓力自動潤滑。
2.2工作台的液壓驅動
在工作台橫向驅動上
，本機床采用單活塞杆固定
，油缸拖動工作台的缸動杆定驅動方式。
2.３ 磨頭
磨頭主軸結構是磨床的關鍵
，直接影響磨削的精度
、粗糙度、波bo紋wen度du及ji磨mo削xue效xiao率lv
，磨mo頭tou選xuan用yong精jing密mi主zhu軸zhou軸zhou承cheng，采cai用yong高gao精jing度du成cheng組zu角jiao接jie觸chu軸zhou承cheng套tao筒tong式shi結jie構gou
，從cong而er提ti高gao主zhu軸zhou鋼gang性xing，同tong時shi該gai機ji床chuang又you具ju有you較jiao高gao的de磨mo削xue效xiao率lv。
2.４ 機床的冷卻係統
工gong件jian與yu砂sha輪lun的de冷leng卻que與yu衝chong洗xi是shi由you高gao揚yang程cheng冷leng卻que泵beng將jiang冷leng卻que水shui箱xiang中zhong的de冷leng卻que液ye吸xi入ru管guan道dao
，通tong過guo噴pen嘴zui輸shu送song給gei砂sha輪lun與yu工gong件jian，使shi工gong件jian與yu砂sha輪lun實shi現xian冷leng卻que與yu衝chong洗xi。
2.５ 控製係統
機床控製係統采用信捷技術有限公司開發的人性化自動控製係統。信捷磨床係統為主體的數控控製係統,此係統可使該磨床實現一軸（上下）聯動,可進行各種工件的平麵磨削加工;可以方便靈活的加工
，保證各種工件的加工精度(±1絲); 可充分發揮操作者的豐富經驗;機床運動由計算機控製,實現了真正意義上的程序控製,使操作簡單、可靠。
2.６　外購件
為提高加工精度及機床可靠性，機械、電氣、液壓主要外購件精選品牌的產品。具體如下表：

三、機床的主要技術參數與規格
3.1機床的規格

3.2工作台驅動

3.3周邊磨頭

3.4 磨頭垂直進給

3.5托板前後進給

3.6機床外形尺寸

3.7電機總容量

四、附件清單
 隨機附件（標準配置）:
 1）砂輪法蘭：1件
 2）砂輪2300*30*75 WA46：1件
 3）工作燈：1件
 4）工具及工具箱：1套
 5）砂輪平衡棒（平衡磨頭砂輪用）：1件
 6）砂輪平衡架（平衡磨頭砂輪用）：1套
 7）砂輪修整器（修整砂輪用）：1套
 8）機床墊鐵：1整套
 9）　地腳螺栓：1整套
 10）金剛筆：1件
 11) 300*680MM電磁吸盤：１件
 五、隨機技術資料
 1
、機床平麵布置圖：1套
 2、機床使用說明書：1套
 3、機床合格證明書：1套
4

、機床裝箱單：1套

六
、工程材料清單
 1、數控係統：信捷    1台
 2、伺服驅動器：1台
 3、顯示屏：1隻
 4、變壓器：1個
 5、開關電源：1個
 6、主軸驅動器：1台
7、滾珠絲杆：1套    上下

　　金亞機械在結合 磨床製造技術與經驗的基礎上，研發設計的專業磨床係列產品，主要品種有：M618
、M820
、M270、M250、M7125、M3060等一係列手動、電動液壓平麵磨床
，具有操作簡單方便、噪聲低

、加工精度高、機械性能穩定、液壓係統平穩可靠
、使用壽命長的特點，適用於各種模具、陶瓷等磨削加工。
